联系我们
电话：13767010068
传真：0791-86653069
服务热线：13767010068
邮箱：2504178460@qq.com
地址：江西省南昌市灌婴路金润二期6栋32号
传真：0791-86653069
服务热线：13767010068
邮箱：2504178460@qq.com
地址：江西省南昌市灌婴路金润二期6栋32号
技术文章
坯料初始温度对承插弯头分模锻造成形影响规律

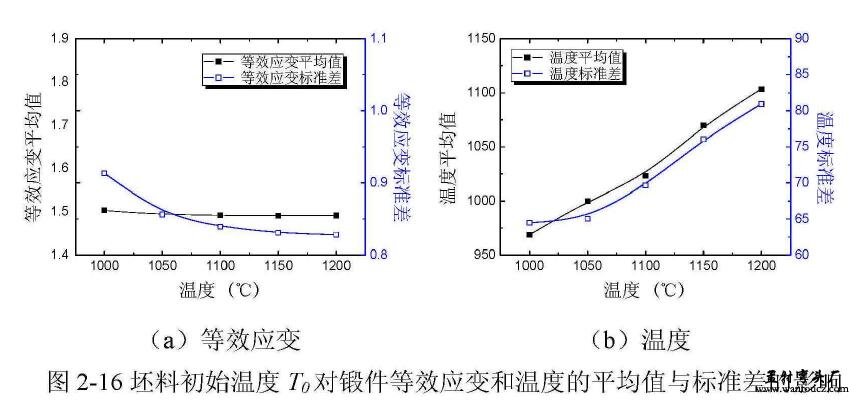

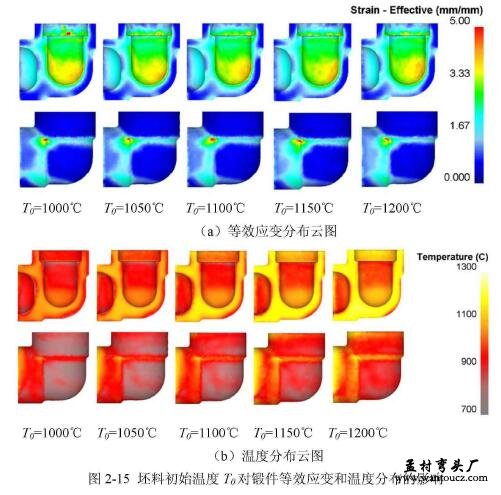

作者:孟村弯头 时间：2019-07-15 10:49 图2-15（a）为不同坯料初始温度T0下所得承插弯头锻件的等效应变云图。由图可以看出，不同坯料初始温度T0下所得锻件的等效应变分布及大小基本相同。从图2-16（a）可以看出，随着T0的高，锻件的平均等效应变值等效应变标准差均略有降低，这是因为随着T0的提高，金属的软化效应提高，从而金属的流动性能提高，因此锻件的变形均匀性有所提高。
图2-15（b）为不同坯料初始温度T0下所得承插弯头锻件的温度分布云图。由图可以看出，随着T0的提高，弯头锻件各位置的温度均明显增大。锻件内部的高温区明显扩大，锻件表面的低温区面积逐渐缩小。从图2-16（b）的坯料初始温度T0对温度平均值和温度标准差的影响曲线可以看出，锻件的温度平均值随T0的增大而呈明显上升趋势，同时温度的均匀性越来越差。这是因为，随着T0的增大，坯料与模具以及周围环境之间的温差也增大，从而增大了坯料表面的热传导效应，使得表面温度散失的速率增大。另一方面，由于T0的增大，坯料的塑性提高，导致变形产热的效应也有所提高，从而使得坯料芯部的温度有所上升。综合以上原因，导致锻件表面和锻件内部的温差明显增大，从而使得锻件温度的均匀性随坯料初始温度T0的升高而明显下降。

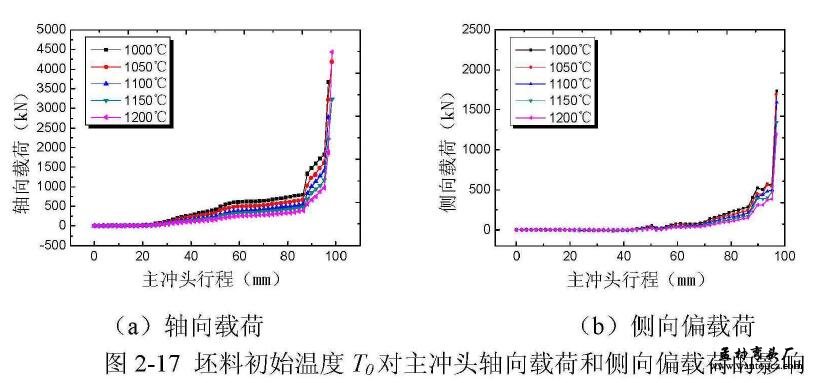

图2-17为坯料初始温度T0对主冲头轴向载荷和侧向偏载荷影响规律曲线。从图中可以看出，随着T0的增大，主冲头的轴向载荷和侧向偏载荷均有明显降低。这是由于随着T0的增大，锻件的温度较高，因此金属越容易流动，且流动应力较低所致。
图2-15（b）为不同坯料初始温度T0下所得承插弯头锻件的温度分布云图。由图可以看出，随着T0的提高，弯头锻件各位置的温度均明显增大。锻件内部的高温区明显扩大，锻件表面的低温区面积逐渐缩小。从图2-16（b）的坯料初始温度T0对温度平均值和温度标准差的影响曲线可以看出，锻件的温度平均值随T0的增大而呈明显上升趋势，同时温度的均匀性越来越差。这是因为，随着T0的增大，坯料与模具以及周围环境之间的温差也增大，从而增大了坯料表面的热传导效应，使得表面温度散失的速率增大。另一方面，由于T0的增大，坯料的塑性提高，导致变形产热的效应也有所提高，从而使得坯料芯部的温度有所上升。综合以上原因，导致锻件表面和锻件内部的温差明显增大，从而使得锻件温度的均匀性随坯料初始温度T0的升高而明显下降。
图2-17为坯料初始温度T0对主冲头轴向载荷和侧向偏载荷影响规律曲线。从图中可以看出，随着T0的增大，主冲头的轴向载荷和侧向偏载荷均有明显降低。这是由于随着T0的增大，锻件的温度较高，因此金属越容易流动，且流动应力较低所致。
