扩径推弯原理
作者:孟村弯头 时间：2019-06-14 10:17 扩径推弯弯头是管坯套在芯杆上，芯杆锁定在固定牌坊等机架上，活动牌坊推动推制环、推制管和坯料顺芯杆前进从芯头外沿爬过而周向扩径、轴向弯曲变形成为弯头。

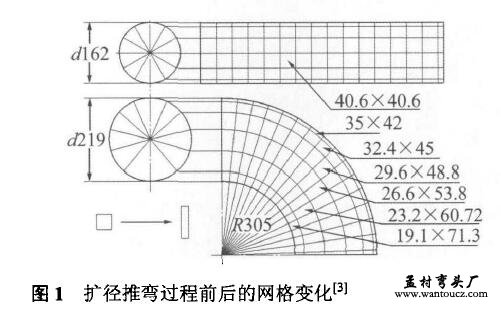

图1所示为扩径推弯过程的网格变化，说明扩径推弯法原理是坯料外弧基本不变形，内弧轴向压缩、周向拉长、内弧侧厚度不变，扩径推弯是使比例变形，成为纯剪状。在弯管成形过程中，各特征点的环向拉应变εΦ和轴向压应变εθ相等，径向应变εf≈0。若将坯料表面等分成小网格，扩径推制后弯头的外弧侧网格基本不变，则说明弯头外侧的金属没有参与变形，内侧的网格变化最剧烈，轴向产生压缩变形，网格缩短；径向产生拉伸变形，网格拉长，网格呈现等腰梯形状，从弯头外侧到内侧其变形程度逐步加剧。所以，在扩径推弯过程中，坯料受到的是拉压变形和微小弯曲变形，不产生剪切变形和扭转变形。扩径推弯法可以避免传统弯管工艺成型时，外弧管壁受拉减薄，内弧管壁受压增厚而造成的壁厚不均匀现象，可保证外径的圆度和壁厚的均匀性。
